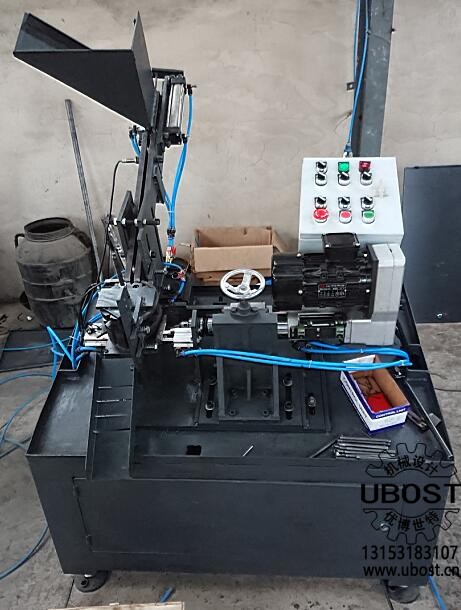

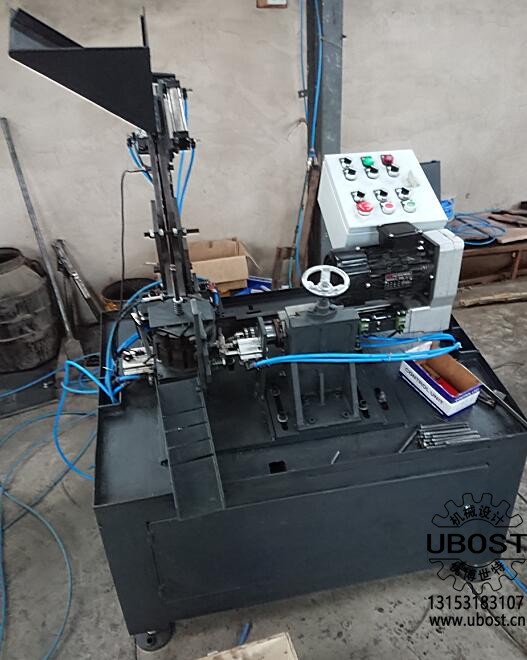

銷軸自動鉆孔機-直桿排料斗

銷軸自動鉆孔機-直桿排料斗(型號:UZX6-3Z) 銷軸自動鉆孔機-直桿排料斗是由濟南優博世特(UBOST)機械設計有限公司根據客戶要求自行設計制造的自動化鉆孔設備。 適用工件如下圖: 機器原理及說明: 該機采用12等分氣動分度盤通過數控系統控制,自動旋轉分度進行旋轉工位送料,通過料差距滑道自動送料到滑道中,PLC自動控制74型風動式鉆孔動力頭進給鉆孔;鉆孔速度及深度可由油壓緩沖器調整,

  • 型號: UZX6-3Z
  • 價格:

銷軸自動鉆孔機-直桿排料斗

(型號:UZX6-3Z

 優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

銷軸自動鉆孔機-直桿排料斗是由濟南優博世特(UBOST)機械設計有限公司根據客戶要求自行設計制造的自動化鉆孔設備。

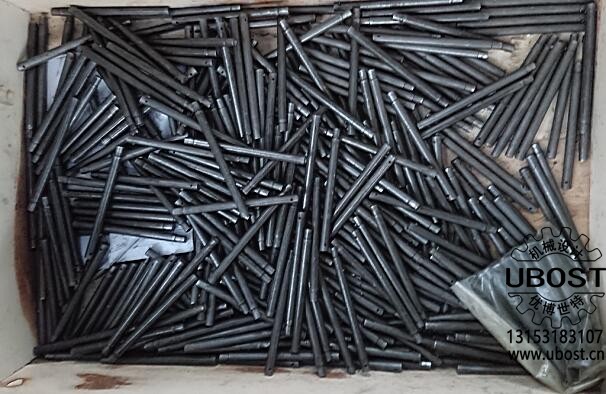

適用工件如下圖:

 優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

機器原理及說明:

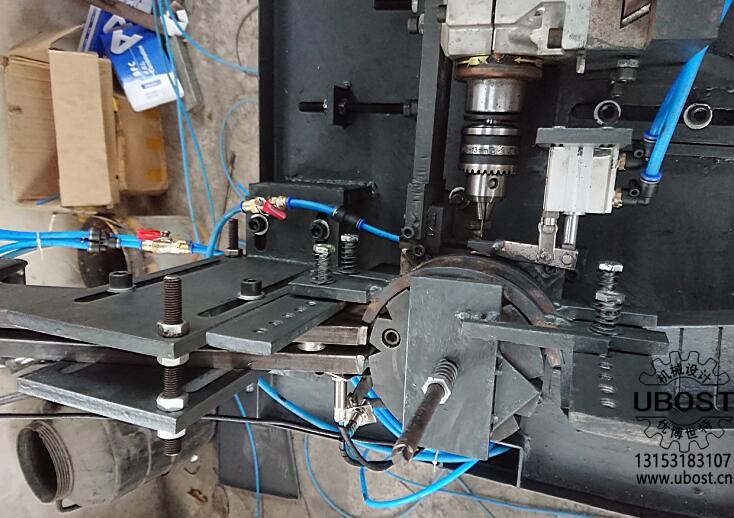

     該機采用12等分氣動分度盤通過數控系統控制,自動旋轉分度進行旋轉工位送料,通過料差距滑道自動送料到滑道中,PLC自動控制74型風動式鉆孔動力頭進給鉆孔;鉆孔速度及深度可由油壓緩沖器調整,自動落料。

    通過鉆孔動力頭控制實現鉆孔。不容易斷鉆頭,實現完全數控操作。一人可同時操作5-8臺機器,省人力省功。大幅度提高工作效率。

    自動送料,自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成,鉆孔效率高。

    380V電源;氣源壓力6-8KG。



優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優點及使用范圍:

   1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;

   2、具有沒料自動報警、停機功能(水泵、主軸、運動部件全停);

   3、具有斷鉆頭自動報警、停機功能;

   4、具有沒鉆孔或鉆半孔自動檢測停機、報警功能;

   5、鐵削與工件自動分離;

   6、鉆孔效率高,一臺機器能頂上一個半人手工鉆孔速度;一人能操作5-8臺機器;

   7、經濟實用,投入成本低;

   8、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔;直徑及長短都可調,屬通用機型。



優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

銷軸自動鉆孔機-直桿排料斗機型參數一覽表

機型

參數


UZX6-3Z


氣動鉆孔動力頭


74


最大鉆孔直徑


2-6


主軸最大行程


80


主軸錐度


JT6


電機功率(W)


750


主軸轉速


800-5800可選


電壓(V)


380


銷軸鉆

孔范圍

mm

外徑


5-20


長度


25-120


孔徑


2-6


氣動分度盤

GH140CW12

生產效率(PCS/H)


800-1800


機重(KG)


485


外形尺寸(米)

長×寬×高


主機:1×0.6×1.2




數控系統

PLC

操作方式

按鈕

顯示方式

送料方式

滑道料斗送料

一人操作臺數

5-10



優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

 效率參考值列表

序號

銷軸規格

材料

鉆孔

直徑(MM)

鉆孔

深度

(MM)

鉆孔效率

(只/分鐘)

備注

1

Φ6×25-120

Q235

3

6

22-28


2

Φ8×25-120

Q235

3.5

8

18-25


3

Φ10×25-120

Q235

3.5

10

15-20


4

Φ12×25-120

Q235

3.5

12

10-15


5

Φ14×25-120

Q235

3.5

14

6-10


6

Φ16×25-120

Q235

3.5

16

4-8
